Interrupteur-sectionneur à fusible tripolaire 400A 690V

L'interrupteur-sectionneur à fusible ZHENGRONG HR17-400 est une unité robuste conçue pour la distribution triphasée basse tension à courant élevé. Il combine les fonctions d'un interrupteur de charge, d'un sectionneur et d'une protection contre les courts-circuits dans un seul appareil, protégeant les câbles, les moteurs et autres équipements électriques contre les surcharges et les courts-circuits. La conception à 3 pôles protège les trois phases simultanément, avec trois positions de fusibles indépendantes et des ensembles de contacts visibles à travers la fenêtre avant. D'une puissance nominale de 400 A à 660/690 V CA, 50/60 Hz, il convient aux circuits principaux et aux circuits de dérivation lourds dans les installations industrielles et les bâtiments commerciaux.

Conception et fonctionnement

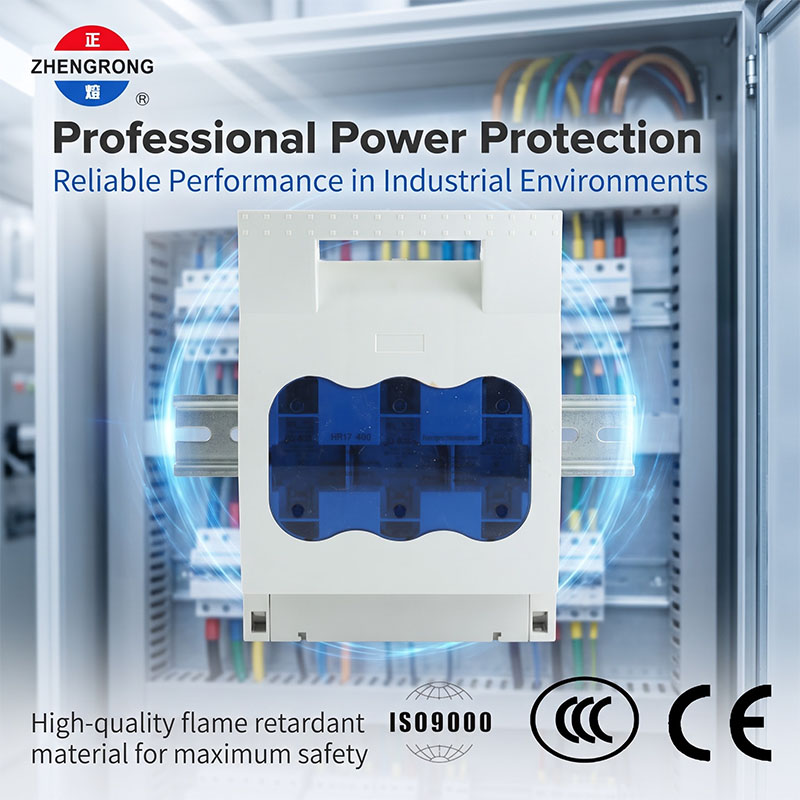

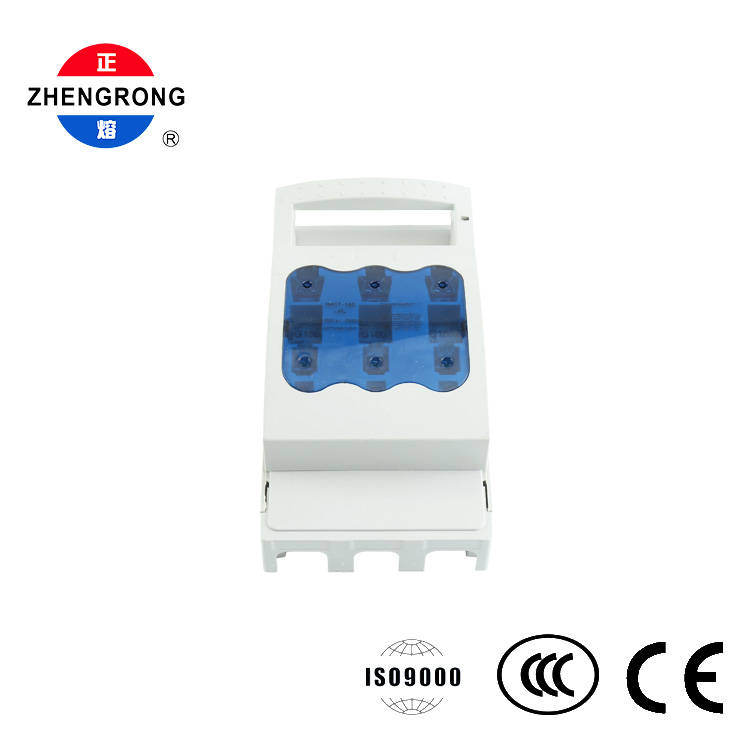

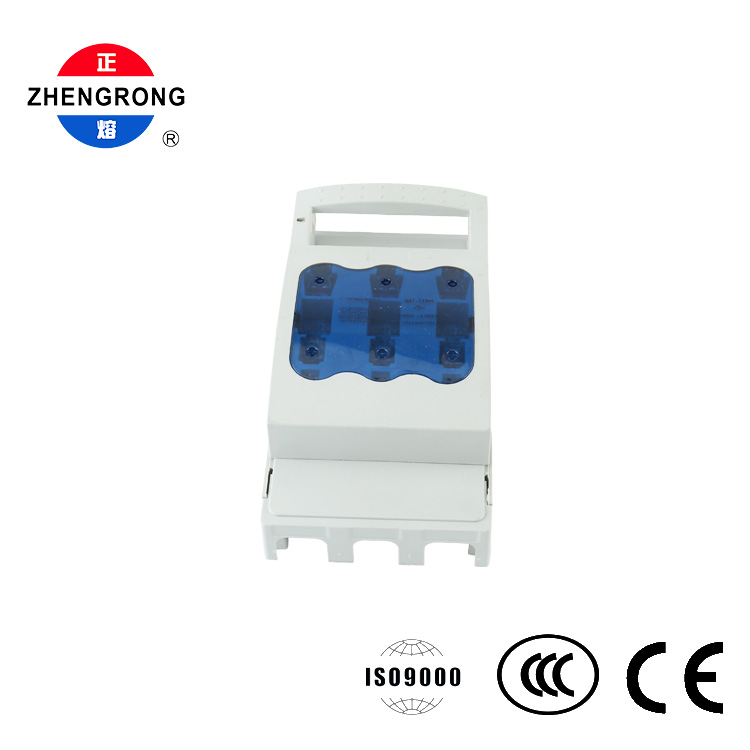

Une large poignée de levage sur le dessus permet une opération manuelle confortable pour la commutation marche/arrêt. La fenêtre bleue translucide distinctive à trois arcs permet aux opérateurs d'inspecter l'état des trois pôles d'un seul coup d'œil sans ouvrir l'unité, accélérant ainsi l'inspection de routine et la détection des fusibles grillés.

Une fois ouvert, le sectionneur forme une coupure clairement visible, garantissant une isolation sûre pendant la maintenance et l'arrêt d'urgence. Les bases de fusibles internes et les ensembles de contacts sont conçus pour des performances fiables à courant élevé.

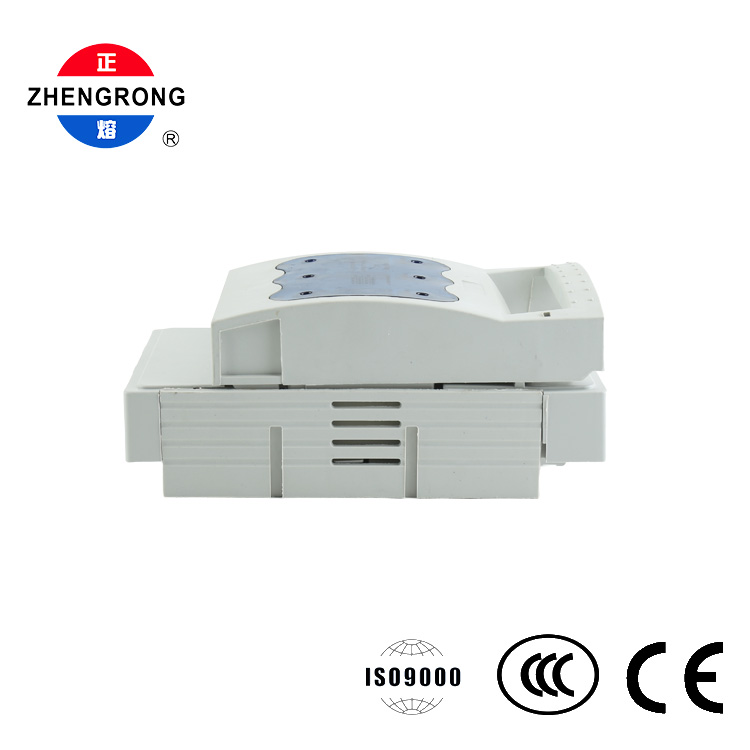

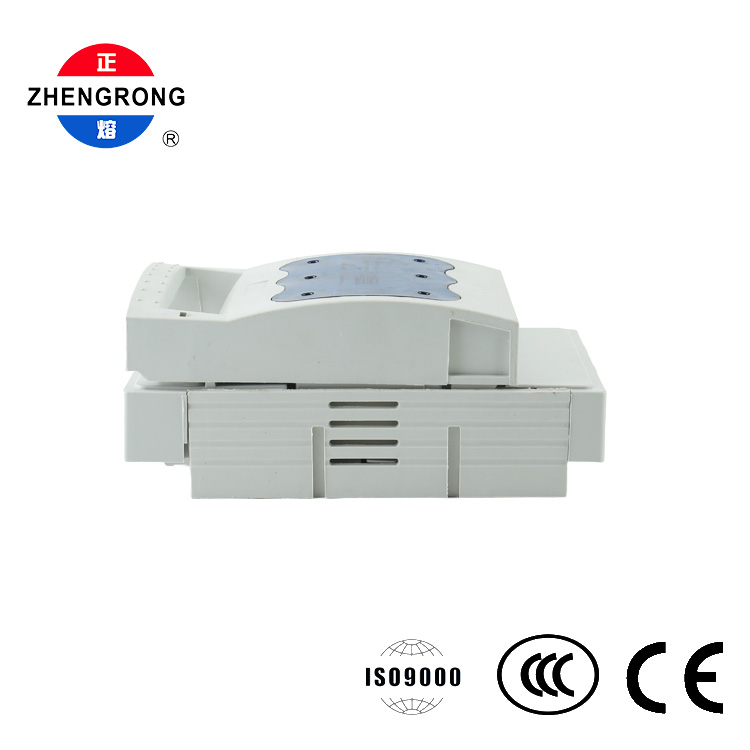

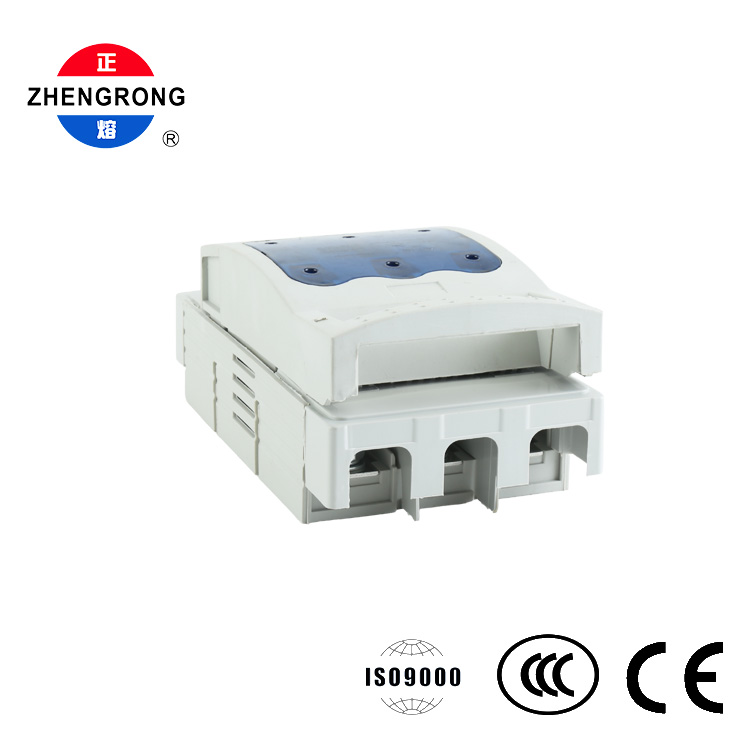

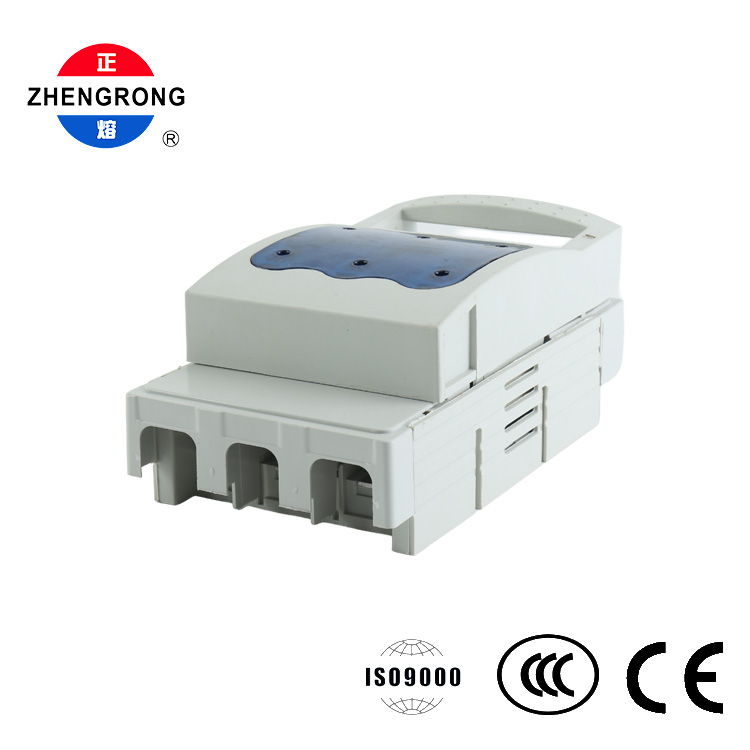

Le boîtier est moulé à partir de plastique technique ignifuge blanc cassé/gris clair (polyamide/nylon haute résistance ou qualité renforcée) offrant une excellente isolation, résistance à la chaleur et résistance mécanique. La conception modulaire et compacte s'intègre facilement dans les panneaux de distribution.

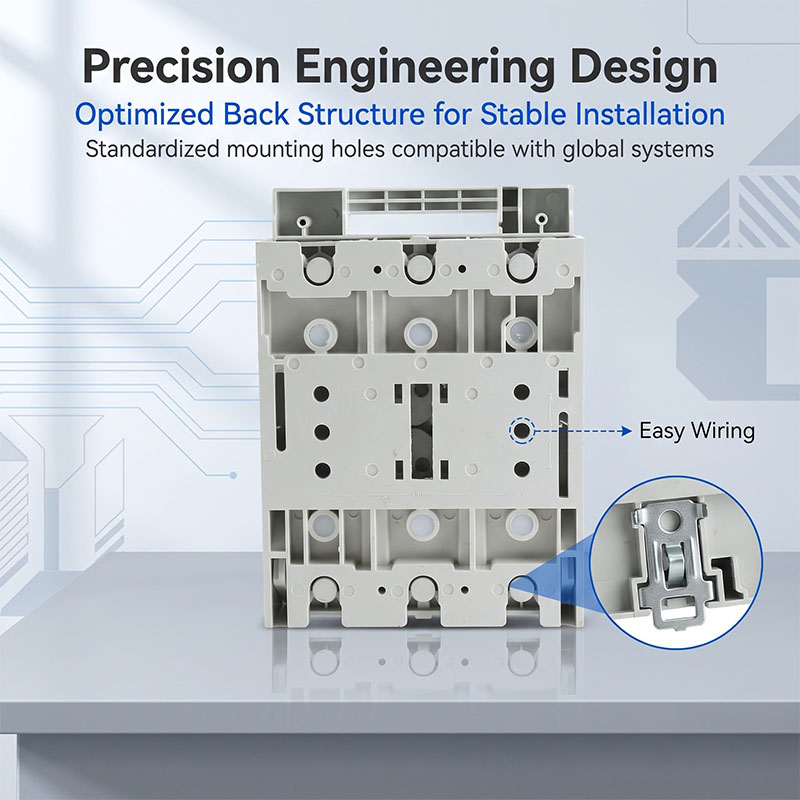

L'installation est fixée sur la base : les trous de montage des deux côtés de la base permettent une fixation sécurisée sur les jeux de barres ou sur la plaque de montage de l'armoire – adapté aux applications à courant élevé dans les armoires de distribution d'énergie.

Capacité de courant élevé

● — évalué à 400 A pour les circuits principaux et les circuits de dérivation lourds.

Interrupteur + isolation + protection par fusible dans une seule unité

● — commutation de charge, isolation et protection contre les courts-circuits combinées, économisant de l'espace et des coûts.

Protection triphasée à 3 pôles

● — protection simultanée des trois phases.

Fenêtre bleue à triple arc

● — état des fusibles des trois pôles visible d'un seul coup d'œil sans ouvrir l'unité.

Large poignée de levage

● — opération de fermeture/déconnexion manuelle confortable et fiable.

Isolation de rupture visible

● — dégager le point de déconnexion lorsqu'il est ouvert, garantissant la sécurité de la maintenance.

Boîtier ignifuge

● — plastique technique à haute résistance avec une excellente isolation, résistance aux chocs et à la chaleur.

Fixation de base robuste

● — trous de montage pour une installation sécurisée sur des jeux de barres ou des plaques de montage.

Compatibilité 50/60 Hz

● — adapté aux réseaux d'approvisionnement mondiaux.

Qualité certifiée

● — Certifié ISO9000, CCC et CE pour les marchés nationaux et export.

Application

● Boîtes de distribution électrique et armoires de commande d'usine

● Circuits principaux et de dérivation dans les systèmes de distribution des bâtiments commerciaux

● Protection des câbles, moteurs et équipements électriques contre les surcharges et les courts-circuits

● Systèmes de distribution basse tension à courant élevé

● Centres de contrôle des moteurs

● Isolation de maintenance avec rupture visible

● Constructeurs de tableaux, entrepreneurs en électricité et équipes de maintenance des installations
