Pourquoi la sécurité de votre panneau solaire dépend du choix du bon fusible CC photovoltaïque

2025-11-18 0 Laissez-moi un message

Quelle que soit la centrale solaire dans laquelle vous entrez, l'armoire d'onduleur commerciale que vous ouvrez ou le système photovoltaïque résidentiel sur le toit que vous inspectez, vous trouverez un élément souvent négligé mais crucial : leFusible CC photovoltaïque. Un inappropriéFusible CC photovoltaïquepeut non seulement compromettre la sécurité, mais également entraîner des pertes financières importantes. Qu’est-ce qui rend ce petit appareil si indispensable ? Pourquoi les experts choisissent-ils systématiquementZhenghaodes fusibles ? Dévoilons ensemble ses mystères.

Des défis uniques

Contrairement au courant alternatif (AC) que vous utilisez dans votre maison, les panneaux solaires génèrent du courant continu (DC). Ce DC possède des caractéristiques uniques et potentiellement dangereuses :

1. Tension continue et courant élevé : En particulier sous un fort ensoleillement, les circuits CC fonctionnent à une tension proche de leur tension maximale. Contrairement au courant alternatif, un court-circuit ne disparaît pas au prochain passage à zéro ; l'arc résultant peut durer beaucoup plus longtemps et générer des températures suffisantes pour faire fondre le métal et provoquer un incendie.

2. Faible impédance de la source : les panneaux solaires ont une très faible résistance interne. Lorsqu’un court-circuit se produit, un énorme courant de pointe est généré presque instantanément. Sans protection à réponse rapide, les câbles et les connecteurs peuvent griller instantanément.

3. Réseaux complexes : les panneaux solaires connectés en série génèrent des tensions élevées (généralement 600 V, 1 000 V ou 1 500 V CC). La protection de chaque panneau ou réseau nécessite des fusibles coordonnés, fiables et haute tension dans le boîtier de combinaison.

C'est précisément la raison pour laquelle les fusibles CA standard ne peuvent pas protéger en toute sécurité les circuits solaires CC ; ils n'ont pas la conception spéciale requise pour éteindre efficacement les arcs continus à haute tension CC. SeulementFusibles DC photovoltaïquesconçus spécifiquement pour la production d'énergie photovoltaïque, possèdent la conception technique et les tests rigoureux requis pour accomplir cette tâche.

Objectif d'un fusible CC photovoltaïque

L'objectif principal defusibles photovoltaïques DCest simple : isoler les défauts avant qu’une catastrophe ne survienne. Plus précisément, ils protègent contre deux risques clés :

1. Court-circuit : Les courts-circuits causés par des dommages à la ligne, des échecs de connexion, une intrusion d'humidité, des dommages causés par des rongeurs, une défaillance de composant ou une installation incorrecte créent un chemin à faible résistance, conduisant à une surtension importante et incontrôlée. Les fusibles photovoltaïques DC détectent immédiatement cette surcharge et font fondre leurs composants internes, déconnectant ainsi le circuit en toute sécurité et évitant les dommages en amont (panneaux, onduleurs) et en aval (lignes fondues, incendies).

2. Courant inverse : Lorsqu'une chaîne dans un grand système parallèle tombe en panne, un courant inverse peut se produire. Le panneau défectueux agit comme un absorbeur de courant, ce qui amène les circuits normaux à repousser le courant à travers le panneau défectueux. Ce courant inverse peut provoquer une surchauffe et des dommages permanents au panneau concerné. L'installation stratégique de fusibles CC photovoltaïques agit comme une vanne unidirectionnelle, bloquant ce courant inverse et évitant les dommages.

Les fusibles photovoltaïques CC sont des dispositifs de protection essentiels dans les systèmes solaires :

Points de placement critiques pour les fusibles photovoltaïques CC	Protège contre	Conséquence sans protection
Entrées du boîtier de combinaison	Surintensité dans les chaînes de panneaux individuelles alimentant le combineur.	Un défaut dans une chaîne entraîne un courant destructeur de toutes les chaînes parallèles, faisant potentiellement frire les câbles, les bornes et la boîte entière.
Sortie des chaînes de série	Courant inverse revenant dans une chaîne défectueuse (comme décrit ci-dessus).	Surchauffe et dommages permanents aux panneaux de la chaîne défaillante. Perte de puissance importante.
Entre les combinateurs de chaînes et les onduleurs centraux	Courts-circuits majeurs se produisant le long de câbles d'alimentation plus gros ou avant l'entrée CC de l'onduleur.	Risque d'incendie catastrophique le long des circuits principaux de courant continu non protégés ; submerger la protection CC de l'onduleur.
À l'intérieur des convertisseurs/optimiseurs DC-DC	Défauts internes au sein de l’unité de conversion de puissance.	Les dommages s'étendent au-delà du convertisseur, affectant potentiellement d'autres composants ou circuits. Risque d'incendie.
Chaînes de batteries dans les systèmes couplés en courant continu	Courts-circuits dans les parcs de batteries haute capacité et haute énergie.	Décharge incontrôlée entraînant un éventuel emballement thermique, incendie, explosion.

1. Mon système AC utilise des fusibles standards, pourquoi ne puis-je pas utiliser ces fusibles pour protéger directement mes panneaux solaires ?

Absolument pas. Les fusibles CA standard sont uniquement testés pour les circuits CA. La physique de l’extinction des arcs CC (en particulier sous les hautes tensions courantes dans les systèmes solaires) est beaucoup plus complexe. Les arcs alternatifs s’éteignent au point de passage à zéro de la tension, 100 à 120 fois par seconde. Les arcs DC, cependant, n'ont pas ce point d'extinction ; ils continuent de brûler violemment, entraînant des surchauffes, des explosions et même des incendies. Les fusibles photovoltaïques CC sont certifiés et spécialement conçus avec des chambres et des matériaux d'extinction d'arc uniques pour interrompre en toute sécurité les arcs CC continus à haute tension en quelques millisecondes.

2. Comment puis-je savoir quel ampérage je dois choisir pour mon fusible CC photovoltaïque ?

Les spécifications du fusible doivent être déterminées en fonction du courant de circuit spécifique qu'il protège. Cela nécessite des calculs : Déterminez le courant de court-circuit de chaîne/panneau (Isc) : Dans les conditions de test standard (STC), recherchez la valeur nominale Isc maximale pour le panneau ou la chaîne.

Application d'une marge de sécurité : les meilleures pratiques recommandent de régler les valeurs nominales des fusibles entre 125 % et 150 % de l'Isc (distribution de courant interruption). (Par exemple, si l'Icc de la chaîne est de 10 A, le fusible doit être de 12 A ou 15 A). Cela fournit une marge pour les variations du courant de fonctionnement normal tout en garantissant qu'il peut résister à des courants de défaut dépassant largement le courant de fonctionnement normal. Reportez-vous toujours au manuel d'installation, aux codes électriques nationaux (NEC, CEI) et aux spécifications des équipements en aval (boîtiers mélangeurs, onduleurs) : ceux-ci spécifient généralement les calibres de fusibles requis. Des fusibles sous-calibrés peuvent entraîner de fausses coupures, tandis que des fusibles sur-calibrés sont dangereux et violent les spécifications.

3. Mon fusible a sauté. Quelles sont les causes courantes ?

Un fusible grillé indique qu’il a rempli sa fonction critique. Les causes courantes incluent : Défauts de court-circuit : isolation des câbles endommagée, connecteurs desserrés provoquant un arc électrique, défaillance de l'isolation des bornes, dommages physiques au câblage ou à l'équipement et défaillance des composants internes.

Surcharge sévère : le courant dépasse systématiquement et considérablement le courant nominal du fusible (ceci est moins courant qu'un court-circuit, mais peut se produire si le câblage ou le composant est gravement sous-dimensionné ; cependant, le dispositif de protection du circuit doit se déclencher en premier).

Fusion incorrecte : Bien que la fusion incorrecte de fusibles de haute qualité soit rare, cela peut se produire si les spécifications du fusible sont légèrement erronées, si les performances sont dégradées en raison du vieillissement/des environnements extrêmes, de mauvaises connexions provoquent une surchauffe des bornes du porte-fusible ou s'il y a des défauts de fabrication.

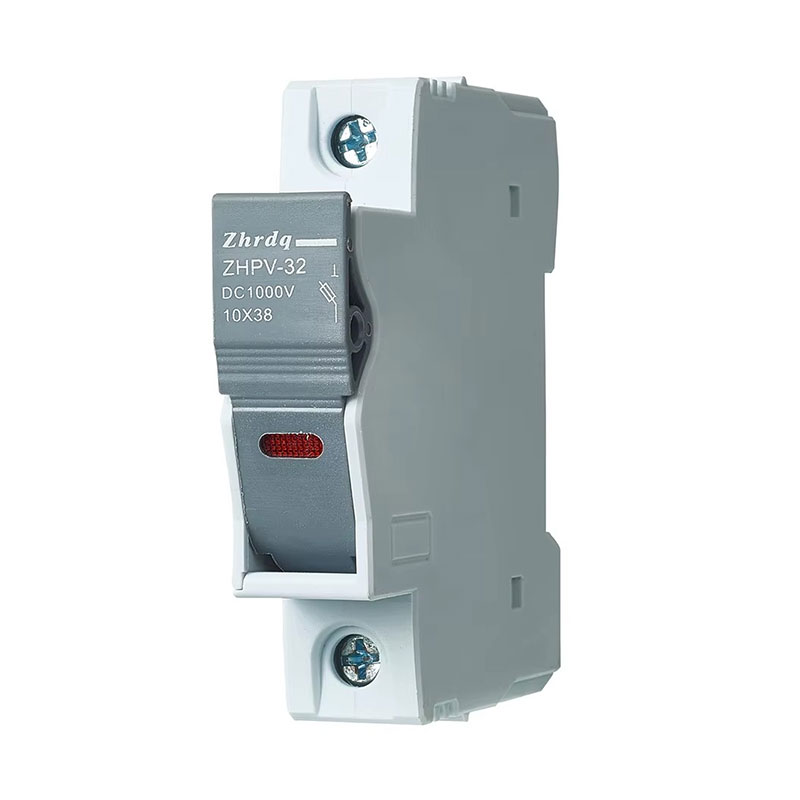

Photovoltaic DC Fuse

Votre panneau solaire peut fonctionner brièvement sans être correctement dimensionné et certifié.fusibles photovoltaïques DC, mais « exploitation » signifie plus que simplement produire de l'électricité ; cela signifie un fonctionnement fiable et sûr pour les décennies à venir. Chaque boîtier de raccordement et chaque chaîne de câbles peuvent constituer un point de défaillance, voire un dysfonctionnement dans des conditions spécifiques. L'utilisation de fusibles de qualité inférieure ou le contournement de la protection ne constituent pas un raccourci mais plutôt un risque inacceptable pour les techniciens, la propriété et votre investissement.

Fusibles Zhenghaoreprésentent la sécurité technique. Fabriqués selon des normes strictes et éprouvés dans des environnements mondiaux difficiles, ils offrent la protection critique à réponse rapide et à haut pouvoir de coupure requise par les systèmes photovoltaïques modernes.
