Interrupteur-sectionneur à fusible 3 pôles 100A 690V Rail DIN

L'interrupteur-sectionneur à fusible ZHENGRONG HR17-100 est un dispositif de commutation et de protection compact et professionnel pour la distribution triphasée basse tension. Il combine les fonctions d'un interrupteur de charge, d'un sectionneur et d'une protection contre les courts-circuits dans une seule unité, réduisant ainsi le nombre de composants et simplifiant le câblage du panneau.

La conception à 3 pôles protège les trois phases du circuit. Il est évalué à 100 A à 690 V et est conforme à la norme GB/T 14048.3-2017, marqué comme fusible-interrupteur-sectionneur selon la nomenclature standard.

Conception et fonctionnement

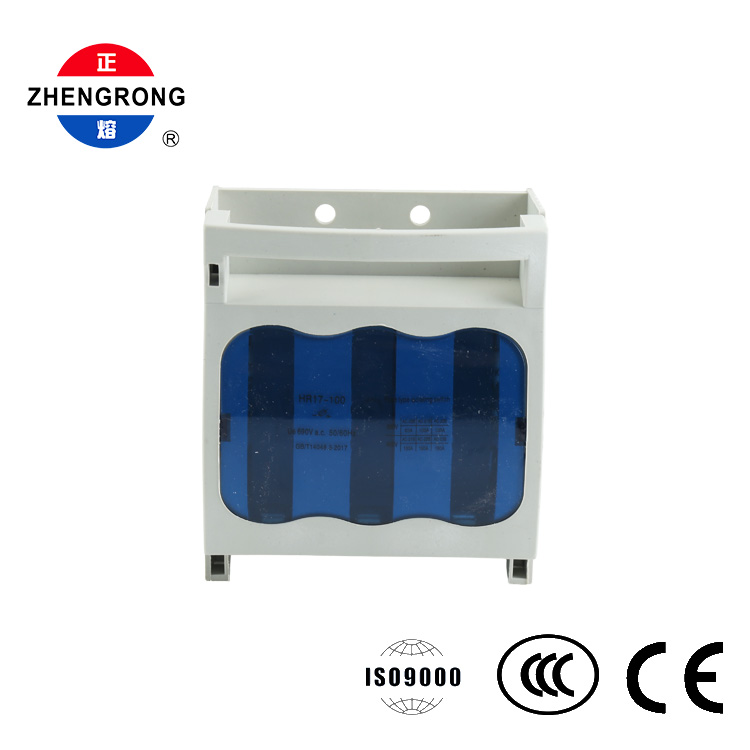

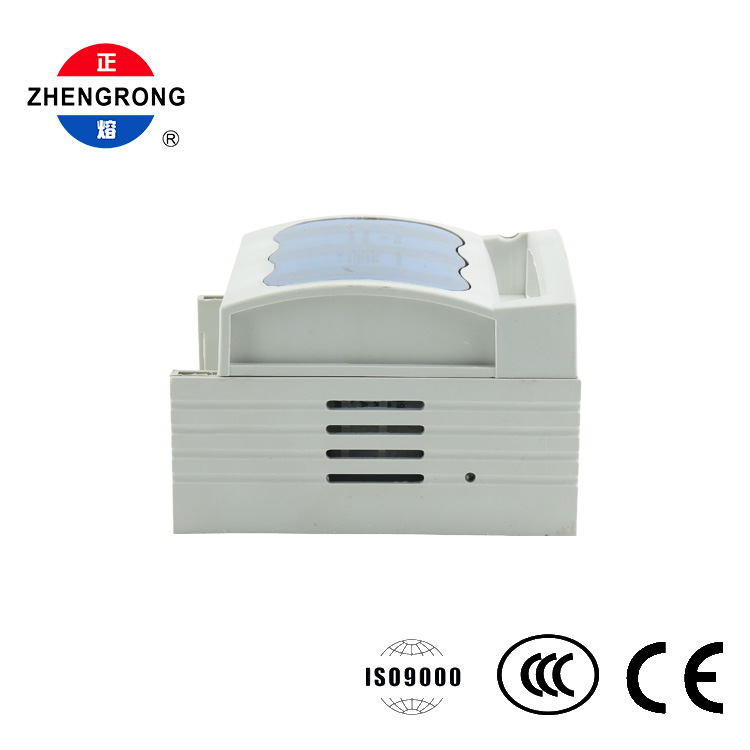

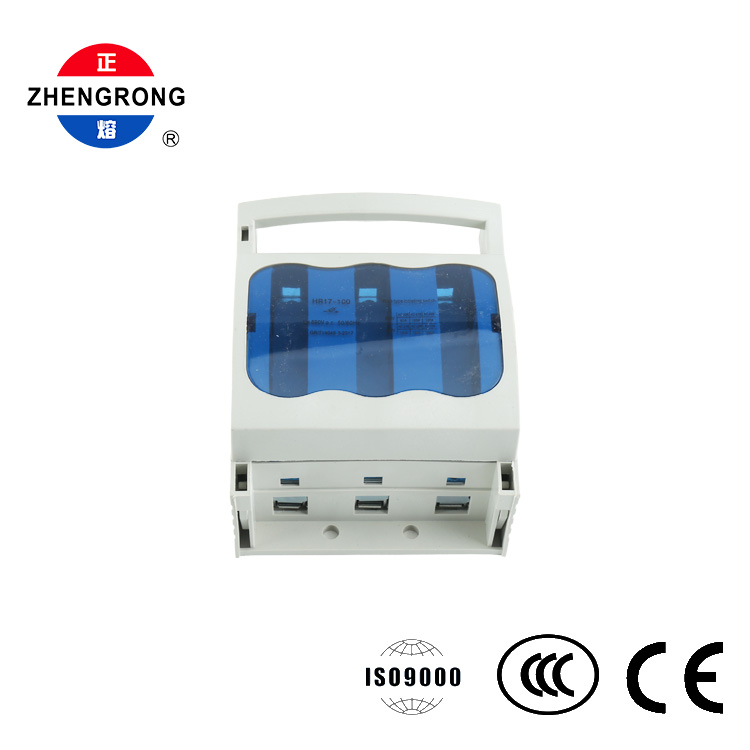

L'unité se compose d'une base et d'un couvercle supérieur ouvrable avec une poignée horizontale intégrée en haut. La poignée offre une prise confortable pour les opérations manuelles de fermeture/déconnexion, tandis que la fenêtre bleue translucide dans le couvercle permet aux opérateurs de vérifier l'état du fusible d'un coup d'œil sans ouvrir l'unité.

Le couvercle de type tiroir s'ouvre pour une inspection et un remplacement rapides des fusibles. Le boîtier est moulé à partir de plastique technique renforcé ignifuge (nylon ou qualité PBT) avec des nervures de renforcement pour une résistance mécanique, une isolation et une résistance thermique élevées.

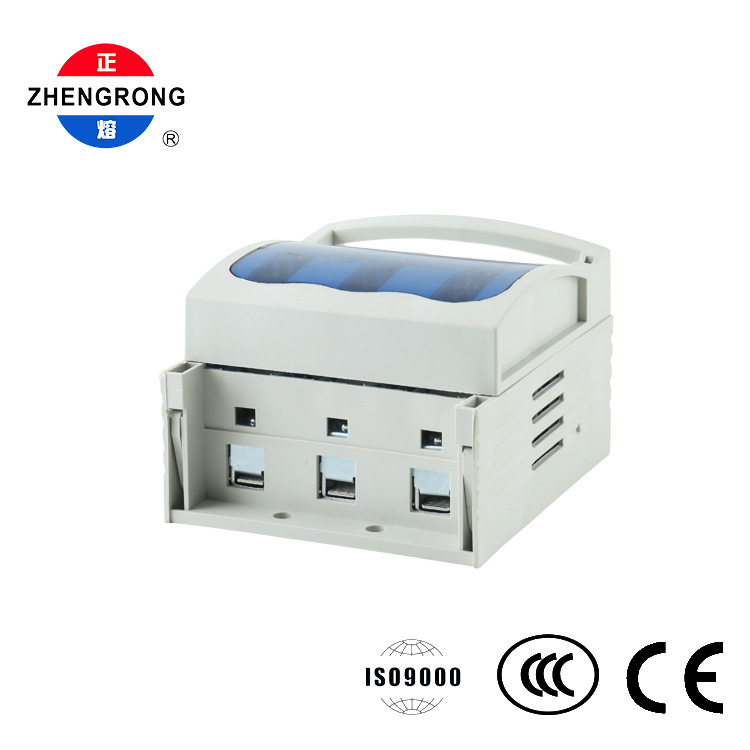

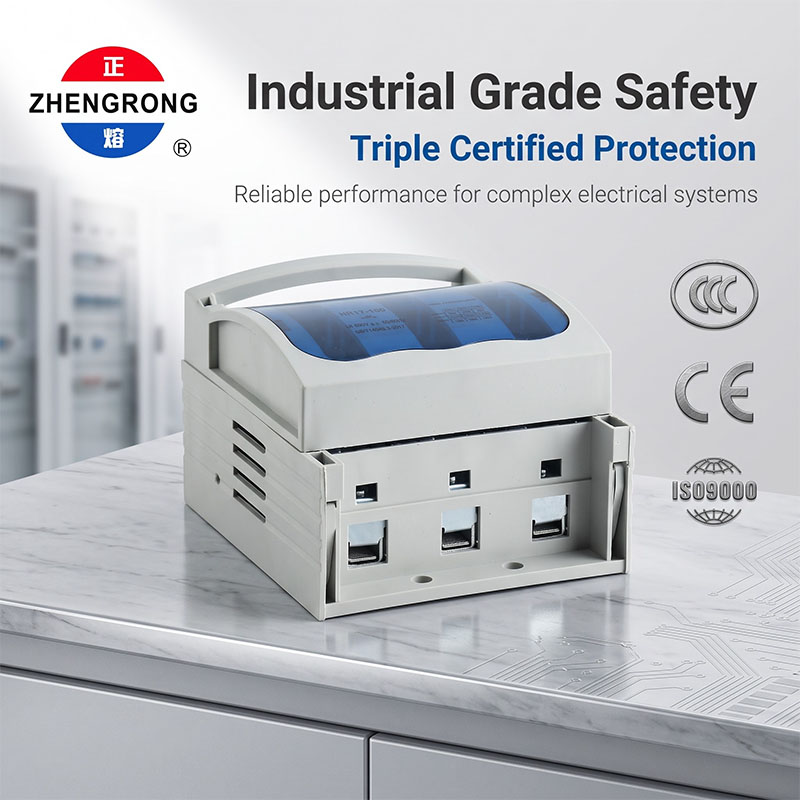

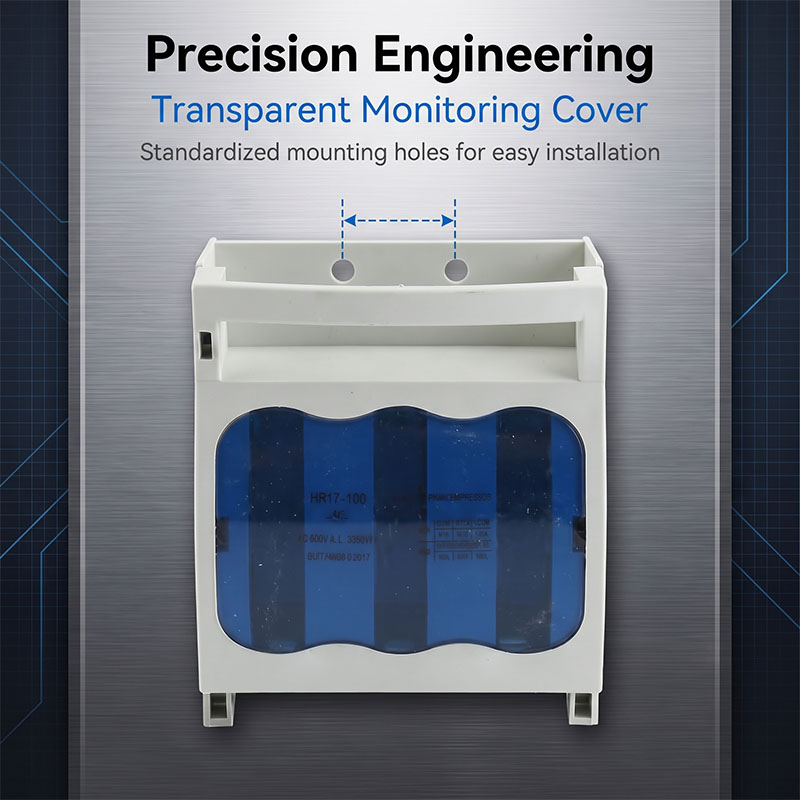

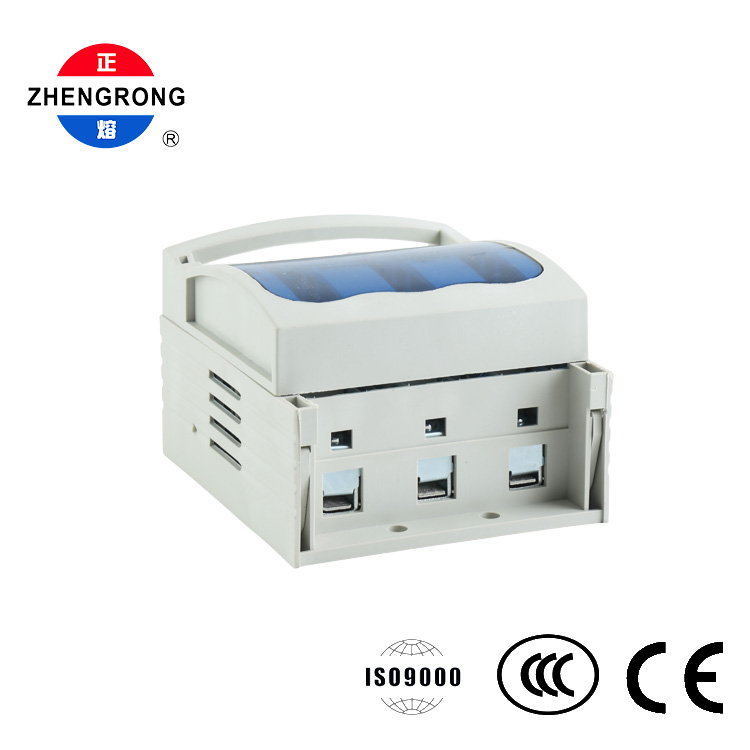

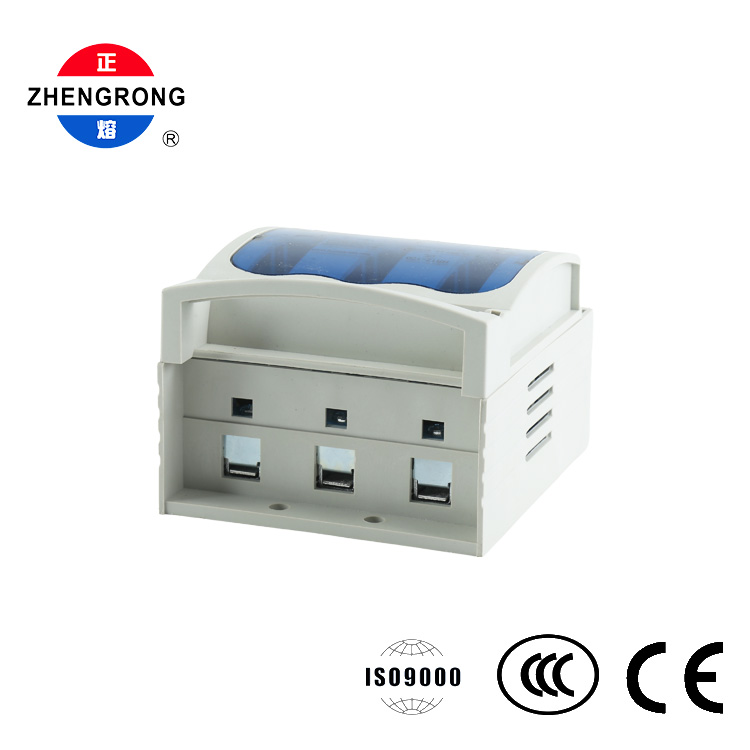

Le câblage s'effectue via trois bornes inférieures avec des connexions à vis pour une fixation des câbles sécurisée et facile à entretenir. Pour l'installation, la base offre deux options : des clips latéraux pour un montage sur rail DIN standard de 35 mm, ou deux trous de vis circulaires sur la plaque de base pour une fixation directe sur la plaque de montage de l'armoire. Les fentes latérales et les loquets permettent également un montage côte à côte ou l'ajout de contacts auxiliaires.

Caractéristiques

Fonction 3 en 1

● — commutation de charge, isolation et protection contre les courts-circuits dans une unité compacte.

Protection triphasée à 3 pôles

● — protection simultanée de toutes les phases pour les charges triphasées.

Isolation de rupture visible

● — dégager le point de déconnexion lorsqu'il est ouvert, garantissant une maintenance sûre et un arrêt d'urgence.

Fenêtre bleue translucide

● — état du fusible visible d'un seul coup d'œil sans ouvrir le couvercle.

Poignée de type tiroir

● — large poignée horizontale pour une commutation manuelle confortable et fiable.

Options de montage double

● — Clips pour rail DIN 35 mm ou fixation par vis pour une installation flexible.

Boîtier ignifuge renforcé

● — plastique technique nylon/PBT avec nervures pour une résistance, une isolation et une résistance thermique élevées.

Bornes à vis sécurisées

● — câblage fiable avec accès facile pour la maintenance.

Conception extensible

● — les fentes latérales et les loquets prennent en charge le montage côte à côte et les contacts auxiliaires.

Qualité certifiée

● — Conforme à la norme GB/T 14048.3-2017 ; Certifié ISO9000, CCC et CE.

● Boîtes de distribution électrique et armoires de commande d'usine

● Panneaux de distribution principaux et protection des circuits de dérivation dans les bâtiments commerciaux

● Coupure de courant et protection contre les courts-circuits pour moteurs et transformateurs

● Systèmes de distribution basse tension dans les installations industrielles

● Centres de contrôle des moteurs

● Isolation de maintenance et commutation d'urgence

● Constructeurs de tableaux, entrepreneurs en électricité et équipes de maintenance des installations
