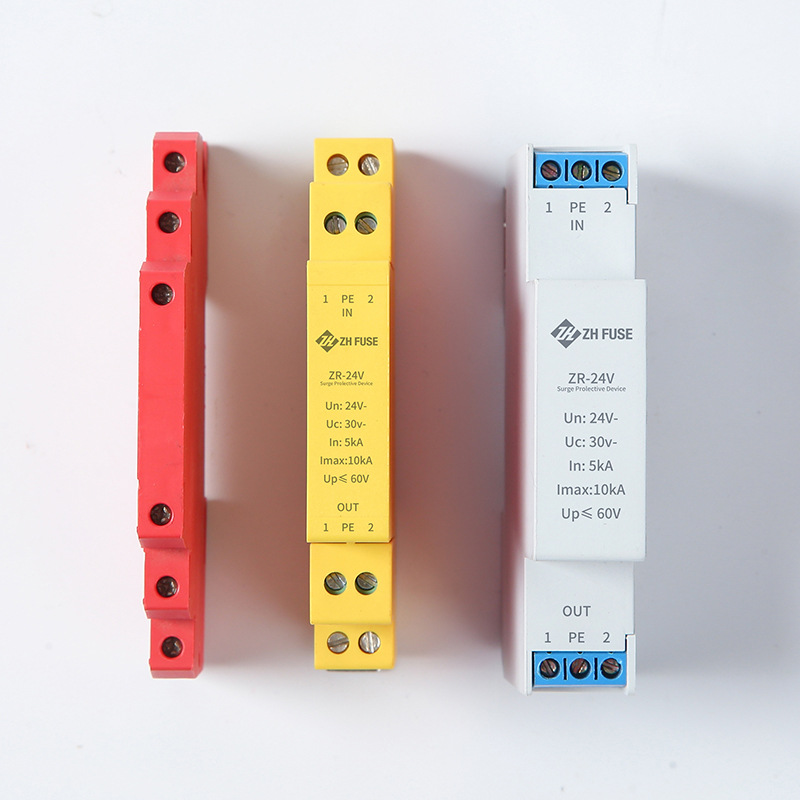

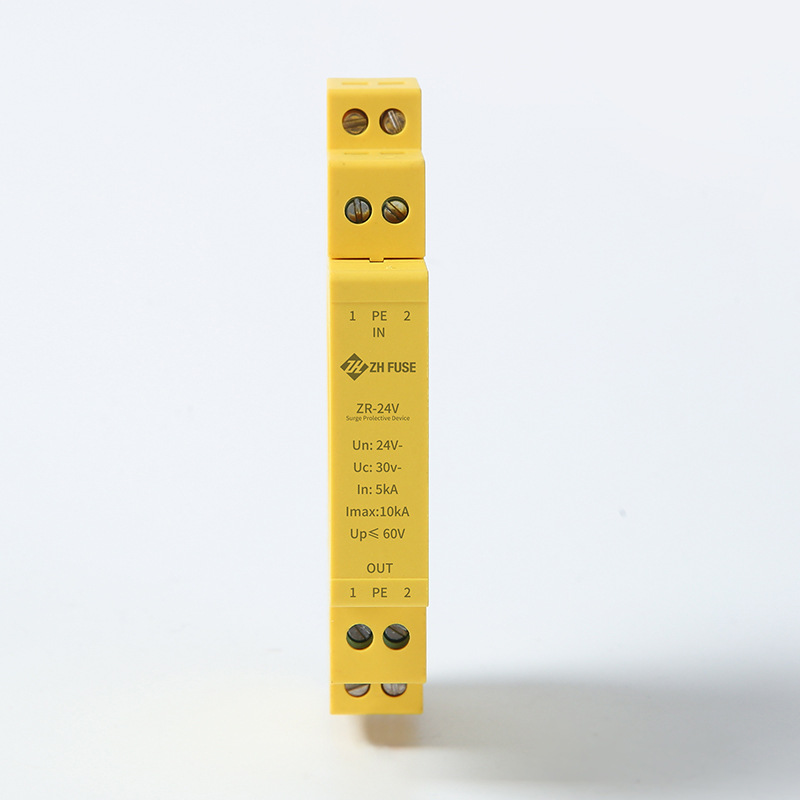

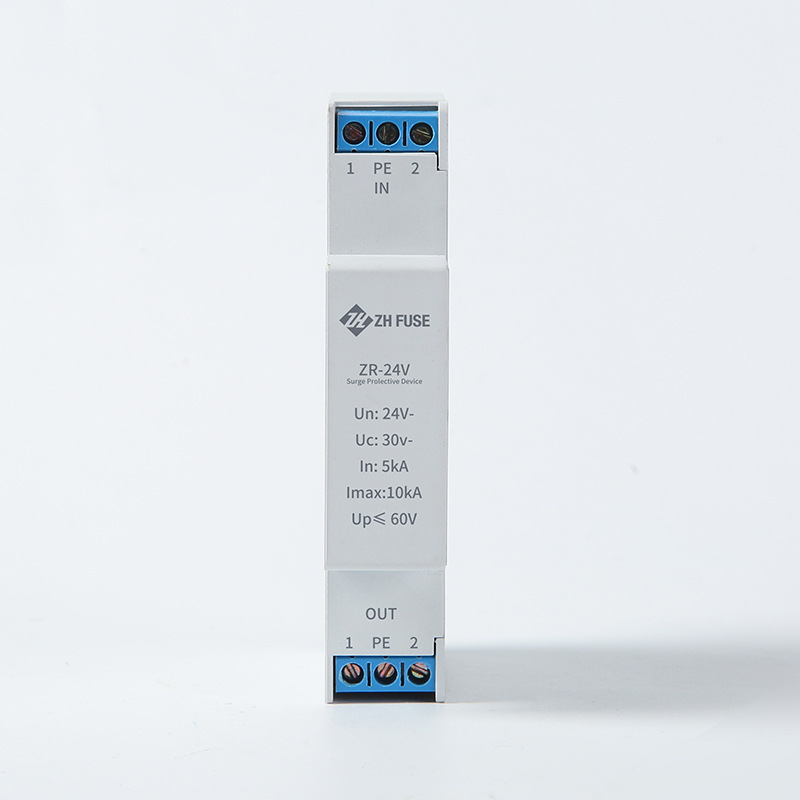

Dispositif de protection contre les surtensions de signal 24 V CC (ZR-24 V)

Notre SPD ZR-24V est conçu pour protéger les circuits de signal et de contrôle 24 V CC contre les surtensions transitoires causées par l'induction de la foudre, les décharges électrostatiques ou les opérations de commutation du réseau. Il présente une conception de protection intelligente qui limite rapidement les surtensions à ≤ 60 V, tout en maintenant une perte d'insertion ultra faible pour préserver l'intégrité du signal pour les applications à transmission élevée.

Logé dans un format mince et modulaire sur rail DIN, ce SPD est facile à installer dans les armoires de commande et s'intègre parfaitement aux systèmes 24 V CC (par exemple, RS485, capteurs analogiques, E/S API et dispositifs de sécurité). Sa conception robuste garantit des performances stables en cas de surtensions répétées, avec un étiquetage clair des bornes (IN/OUT/PE) pour un câblage et une maintenance simples. En tant que composant essentiel des systèmes d'automatisation industrielle et des bâtiments, il agit comme une couche de défense dédiée pour les circuits de signaux basse tension, évitant ainsi les temps d'arrêt des équipements et les pannes de composants.

Principales fonctionnalités

· Protection spécialisée 24 V CC : optimisée pour les circuits de signal et de contrôle basse tension 24 V CC, avec une tension de fonctionnement continue maximale (Uc) de 30 V.

· Forte capacité de surtension : courant de décharge nominal (In) de 5 kA et courant de surtension maximal (Imax) de 10 kA, capable de gérer des événements répétés de foudre et de surtension.

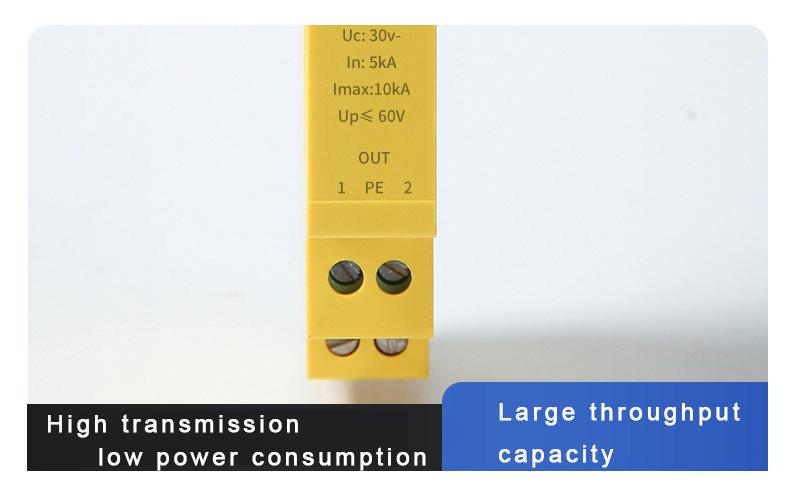

· Serrage précis de la tension : limite la tension résiduelle (jusqu'à) à ≤ 60 V, garantissant ainsi que les composants électroniques sensibles sont protégés contre les dommages causés par les surtensions.

· Transmission élevée et faible perte : conception à perte d'insertion ultra-faible, préservant l'intégrité du signal pour la transmission de données et de contrôle à grande vitesse.

· Protection intelligente : réponse rapide aux surtensions transitoires, avec des performances stables et sans impact sur le fonctionnement normal du circuit.

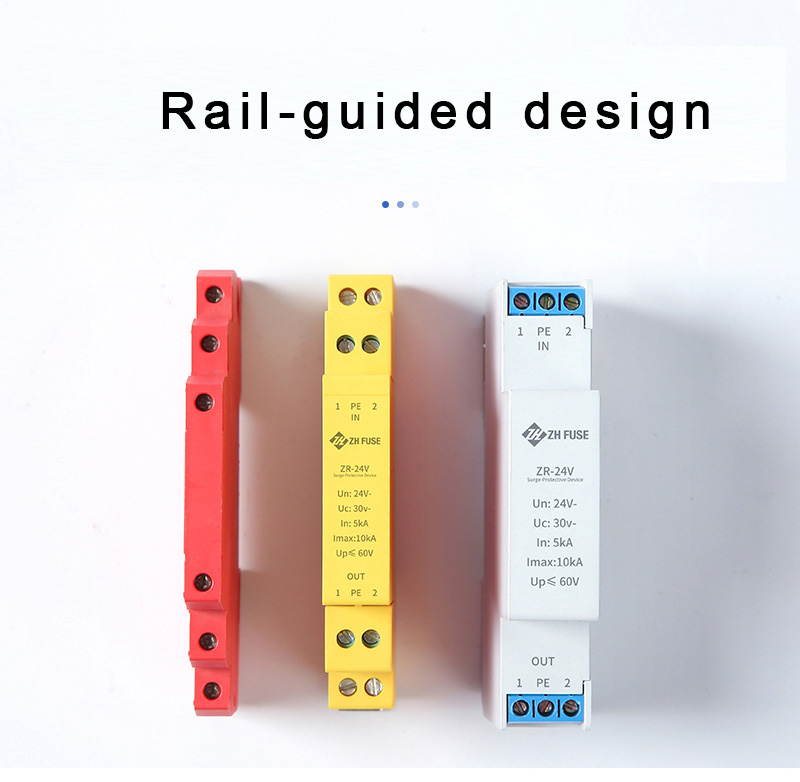

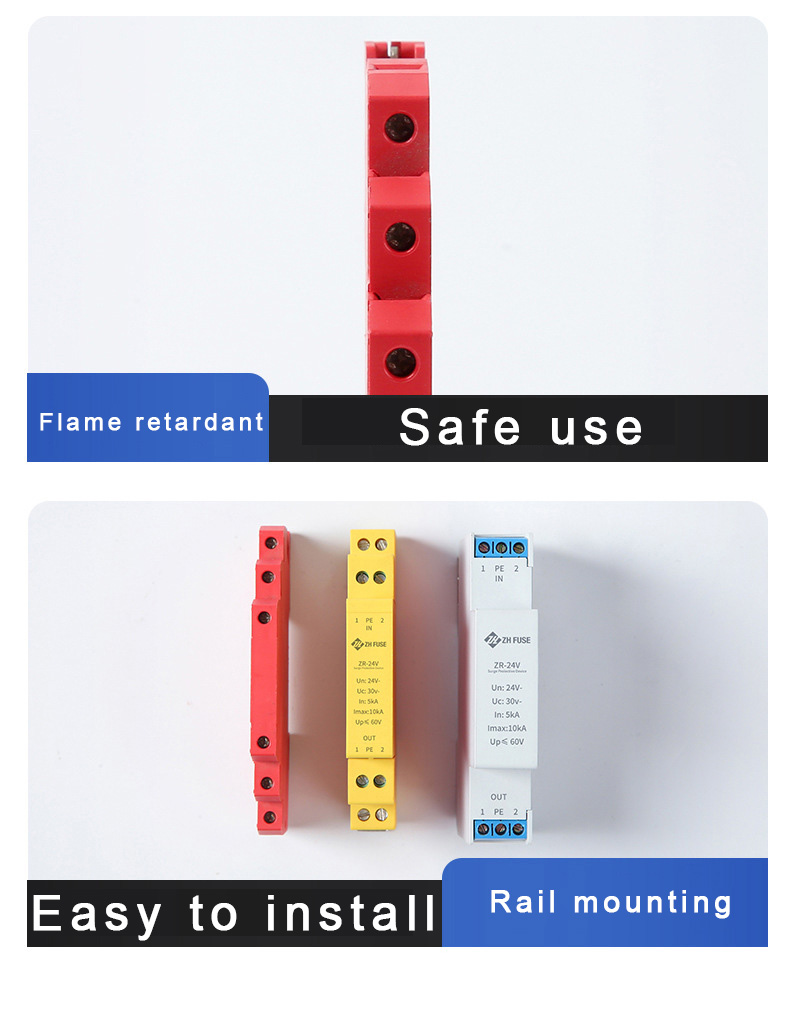

· Montage compact sur rail DIN : boîtier mince et modulaire pour une installation facile dans les armoires de commande, économisant de l'espace et simplifiant l'intégration du système.

· Identification claire du câblage : bornes IN/OUT/PE standardisées pour une installation rapide et sans erreur.

· Automatisation industrielle : protège les automates, les systèmes DCS, les capteurs 24 V CC et les modules d'E/S contre les dommages causés par les surtensions.

· Systèmes de contrôle du bâtiment : protège les circuits de contrôle d'accès, d'alarme incendie et de contrôle CVC.

· Sécurité et surveillance : protège les caméras de vidéosurveillance 24 V CC, les lecteurs de contrôle d'accès et les systèmes d'alarme.

· Instrumentation et mesure : protège les capteurs de pression, de température et de débit avec des interfaces de signal 24 V CC.

· Réseaux de télécommunications et de données : protège les lignes de communication 24 V CC et les périphériques de port série (par exemple, RS485/RS232).

· Systèmes d'énergie renouvelable : complète les systèmes de surveillance de l'énergie solaire et éolienne avec une protection du signal 24 V CC.
