Quels avantages en matière de sécurité et de performances le fusible à courant élevé CEI 60269 415 V offre-t-il aux systèmes de distribution d'énergie industriels ?

1. Conception de base et définition standard des produits de fusibles à courant élevé CEI 60269

La norme CEI 60269 constitue le cadre standard unifié mondial pour les fusibles basse tension à pouvoir de coupure élevé, définissant des règles strictes pour la tension nominale, la capacité de transport de courant, les caractéristiques temps-courant, la structure mécanique et les normes de test de sécurité. Pour les réseaux de distribution triphasés industriels de 415 V, les fusibles à courant élevé doivent satisfaire à la fois aux exigences d'interruption lente en cas de surcharge et d'interruption instantanée en cas de court-circuit afin de protéger les équipements électriques coûteux en aval.

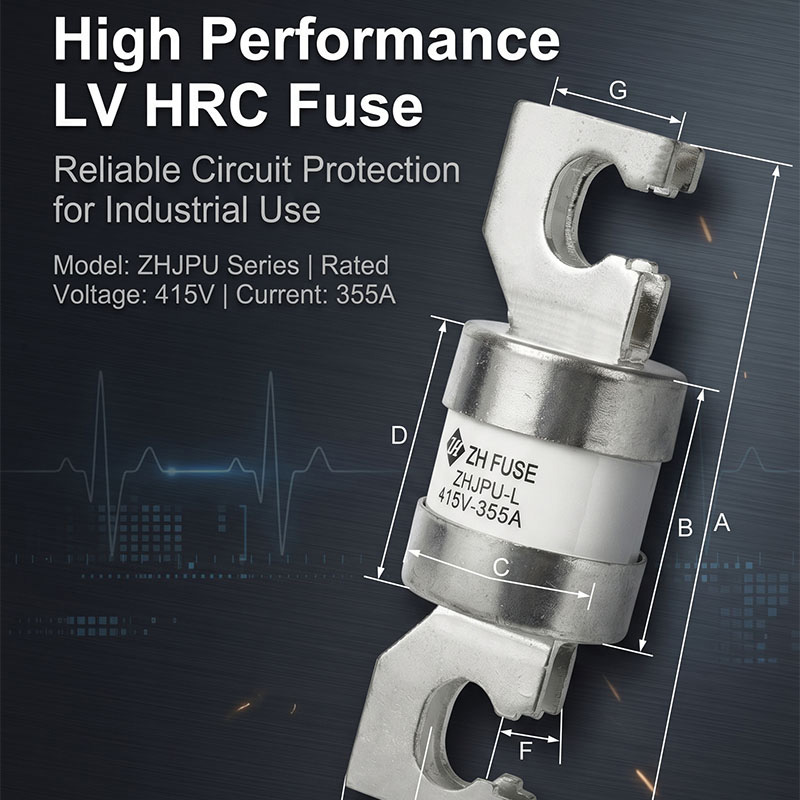

Les fusibles traditionnels à coque en plastique sont confrontés à des défauts évidents dans les environnements industriels à courant élevé, notamment une résistance thermique insuffisante, des bornes de contact desserrées et une capacité de coupure limitée. La structure en céramique boulonnée adoptée par ce produit résout ces problèmes grâce à un boîtier intégré résistant aux hautes températures et à des bornes de connexion en cuivre plaqué argent. En tant que composant de protection standardisé conçu pour les circuits basse tension industriels lourds,Fusible à courant élevé CEI 60269 415 Vunifie les indicateurs de tolérance dimensionnelle et de performance électrique pour assurer l'interchangeabilité entre les projets pour les intégrateurs d'ingénierie.

1.1 Deux modules de conception fonctionnelle de base

• Module de boîtier d'isolation en céramique : un matériau céramique à haute teneur en alumine bloque l'expansion de l'arc pendant l'interruption de défaut, avec une excellente stabilité thermique pour éviter la déformation de la coque sous une charge de courant nominal à long terme.
• Module terminal conducteur connecté par boulon : le placage argenté réduit la résistance de contact entre le fusible et le jeu de barres, contrôlant l'augmentation de la température aux points de connexion dans les limites standard, même en cas de fonctionnement continu à courant élevé.
• Module d'élément fusible interne : la fonte métallique calibrée correspond à la courbe caractéristique gG/gL, permettant une coordination de protection graduée avec les dispositifs de protection des circuits en amont et en aval.

1.2 Valeur de la conformité à la norme CEI 60269

Les produits qui réussissent pleinement les tests de type CEI 60269 peuvent être déployés dans des projets industriels sur les marchés européens, d'Asie du Sud-Est et d'Australie sans certification de sécurité répétée. La norme impose des tests rigoureux de rupture de court-circuit et de vibrations mécaniques pour éliminer les risques cachés tels que les fuites d'arc, les fissures de coque et la fusion prématurée sous un courant de fonctionnement normal. Pour les équipes d’approvisionnement gérant des projets d’équipement transfrontaliers, la conformité aux normes unifiées simplifie considérablement les processus de qualification des composants et d’acceptation des projets.

2. Tableau complet des paramètres de spécifications techniques standard

La conception et l'approvisionnement électriques s'appuient sur des paramètres standardisés clairs pour compléter l'appariement des circuits et la sélection du modèle. Cette série couvre des plages de courant nominal de 200 A à 400 A sous une tension de fonctionnement de 415 V CA, avec des indicateurs mécaniques et électriques unifiés pour réduire la charge de travail liée à la comparaison répétée des paramètres pendant la conception du projet. Le tableau ci-dessous trie toutes les spécifications fixes de base applicables à la gamme de modèles ZHJPU-L.

2.1 Logique de sélection de modèle pour différentes charges de circuit

• Branches de distribution industrielle légère (200A ~ 280A) : adaptées aux petits équipements auxiliaires d'usine, aux armoires de distribution d'éclairage et aux panneaux de commande de faible puissance avec une charge uniforme stable.
• Circuits de commande de moteur moyen (300 A ~ 360 A) : convient aux moteurs triphasés de taille moyenne, aux systèmes d'entraînement de convoyeur et aux boucles de protection secondaire d'un transformateur unique.
• Circuits entrants principaux lourds (380 A ~ 400 A) : appliqués à la protection du jeu de barres principal des grands centres de distribution d'énergie, des bornes de sortie du générateur et des boucles d'alimentation principales des machines lourdes.

2.2 Avantages de la conception partagée unifiée pour tous les niveaux actuels

Chaque spécification actuelle de cette gamme de produits conserve la structure du boîtier en céramique et la disposition des bornes à boulons identiques. Cette conception cohérente permet au personnel de maintenance d'utiliser les mêmes outils d'installation et normes de gestion des pièces de rechange, évitant ainsi une préparation spéciale des luminaires pour différentes qualités de courant. L'épaisseur unifiée des bornes plaquées argent garantit des performances de résistance de contact constantes sur toute la gamme de produits, éliminant ainsi les écarts d'échauffement causés par des dimensions de bornes incohérentes lors d'un fonctionnement parallèle à long terme de l'armoire.

3. Avantages du boîtier en céramique et du matériau du terminal plaqué argent

La sélection des matériaux détermine directement la durée de vie à long terme et la sécurité de fonctionnement des fusibles à courant élevé dans des environnements industriels difficiles. Les fusibles à coque en plastique bon marché utilisent des matériaux polymères organiques qui se ramollissent et se déforment sous des températures élevées et soutenues, tandis que les bornes en cuivre nu s'oxydent rapidement dans les ateliers humides ou poussiéreux, augmentant la résistance de contact et déclenchant des défauts de surchauffe anormale.

Le système bi-matériau composé d'une coque en céramique et de bornes en cuivre plaqué argent résout simultanément ces faiblesses en matière de durabilité. La céramique industrielle de haute pureté résiste à des températures élevées et continues sans déformation, et la couche de placage d'argent sur les bornes en cuivre isole l'oxydation de l'air pour maintenir des performances conductrices stables pendant des années. Pour les systèmes électriques industriels fonctionnant 24 heures sur 24, cette configuration matérielle réduit considérablement la fréquence des cycles réguliers d’inspection et de remplacement des composants.Fusible à courant élevé CEI 60269 415 Vadopte cette solution de matériau composite mature pour s'adapter aux environnements d'usine à forte poussière, à forte humidité et à fréquentes fluctuations de température.

• Boîtier en céramique : performances élevées de suppression d'arc, empêche les éclaboussures d'arc vers l'extérieur lors d'une interruption de court-circuit afin d'éviter les risques d'incendie à l'intérieur des armoires de commutation.
• Bornes en cuivre argenté : Faible résistance de contact, échauffement minimal à pleine charge nominale, anti-oxydation et anti-corrosion pour les ateliers côtiers ou d'usines chimiques.
• Milieu de remplissage interne d'extinction d'arc : absorbe instantanément l'énergie de l'arc pendant la coupure des défauts, permettant ainsi une capacité de coupure élevée sans rupture ni fragmentation du boîtier.

3.1 Performances de stabilité thermique en fonctionnement continu

Sous un fonctionnement continu à pleine intensité nominale pendant des milliers d'heures, le boîtier en céramique maintient la stabilité dimensionnelle sans expansion ni fissuration. La chaleur interne générée par l'élément fusible se dissipe uniformément à travers la paroi en céramique, évitant ainsi les points chauds locaux qui apparaissent sur les coques de fusibles en plastique. Même dans les armoires de commutation fermées avec une ventilation naturelle médiocre, l'échauffement global du fusible reste dans les limites admissibles de la norme CEI 60269, éliminant ainsi le risque de vieillissement de l'isolation des jeux de barres adjacents provoqué par une accumulation locale excessive de chaleur.

4. Caractéristiques de protection gG/gL et performances d'interruption de panne

gG et gL représentent les caractéristiques de protection universelles complètes définies par la norme CEI 60269, couvrant deux types de défauts majeurs qui menacent les circuits de puissance industriels : une surcharge légère de longue durée et un court-circuit sévère instantané. De nombreux fusibles industriels de qualité inférieure ne prennent en charge qu'une protection de type unique, soit fondant trop facilement sous le courant de surtension au démarrage du moteur, soit ne parvenant pas à couper assez rapidement un courant de court-circuit important.

4.1 Logique de protection contre les surcharges et les coups lents (caractéristique gL)

Lorsque les circuits sont confrontés à un léger courant de surcharge compris entre 1,3 fois et 5 fois le courant de fonctionnement nominal, l'élément fusible fond progressivement avec une action retardée. Ce délai évite les faux fusibles lors du démarrage normal du moteur, de la charge des condensateurs et des surtensions transitoires de l'équipement, tout en coupant l'alimentation si la surcharge persiste pendant une durée définie afin d'éviter le vieillissement de l'isolation des câbles et les dommages causés par la surchauffe de l'équipement.

4.2 Logique de protection contre les coupures instantanées en court-circuit (caractéristique gG)

Lorsqu'un courant de court-circuit important se produit suite à un court-circuit de câble, une panne interne d'un équipement ou une collision de jeu de barres, la matière fondue interne se vaporise instantanément pour former un circuit ouvert en quelques microsecondes. La coque en céramique et le matériau de remplissage d'extinction d'arc suppriment efficacement les arcs électriques, isolant en toute sécurité la section défaillante sans endommager les composants environnants de l'appareillage de commutation. La capacité de coupure élevée garantit que le fusible peut éteindre un courant de défaut extrême sans rupture structurelle ni éclaboussure de matériau conducteur.

4.3 Coordination sélective avec les dispositifs de protection en amont et en aval

• S'adapte aux disjoncteurs miniatures, aux disjoncteurs à boîtier moulé et aux contacteurs des équipements en aval pour former une coordination de protection graduée.
• La conception de la courbe temps-courant garantit que seul le fusible de dérivation de défaut fond lors de défauts de circuit partiels, évitant ainsi une panne de courant complète du système de l'ensemble de l'armoire de distribution.
• Compatible avec les exigences de coordination de la protection primaire des transformateurs et des générateurs pour les systèmes d'alimentation électrique industriels de moyenne et grande taille.

5. Scénarios universels de correspondance d’applications industrielles

La distribution d'énergie triphasée standardisée de 415 V couvre presque toutes les industries industrielles, énergétiques et de machinerie lourde dans le monde, et le fusible boulonné à courant élevé s'adapte à chaque lien de protection d'alimentation principal au sein de ces systèmes. Les équipes d'approvisionnement gérant des portefeuilles de projets multisectoriels bénéficient d'un modèle de composant unique qui répond à de multiples demandes de protection des équipements, unifiant l'inventaire des pièces de rechange et les normes de formation à la maintenance sur différents sites de projet.

• Panneaux de distribution d'énergie industriels et appareillage de commutation principal : utilisés comme protection primaire contre les surintensités pour les barres omnibus entrantes dans l'armoire, isolant les défauts de court-circuit pour protéger l'ensemble de la structure de câblage de l'armoire.
• Centres de contrôle des moteurs : protègent les moteurs d'entraînement triphasés des convoyeurs, des concasseurs, des pompes et des ventilateurs contre l'épuisement des enroulements provoqué par une surcharge du rotor bloqué ou un court-circuit aux bornes.
• Circuits auxiliaires du générateur et du transformateur : installés aux bornes de sortie des groupes électrogènes et aux côtés basse tension des transformateurs de distribution pour empêcher le courant de défaut de se propager aux équipements électriques en amont.
• Machines lourdes et équipements de construction : appliqué aux boucles d'entrée d'alimentation principales des grandes grues, des équipements de mélange et des machines de transport minier fonctionnant sous des charges lourdes variables.
• Appareillage électrique de protection contre les produits chimiques et l'environnement : la structure d'isolation en céramique résiste à l'érosion par les gaz corrosifs et l'humidité à l'intérieur des salles de contrôle des usines chimiques et des armoires d'équipement de traitement des eaux usées.

6. Directives d'installation et règles d'entretien quotidiennes

Une installation boulonnée correcte et un entretien de routine prolongent directement le cycle de service des fusibles et évitent les risques de sécurité cachés causés par un assemblage inapproprié ou une inspection négligée. Toutes les règles de fonctionnement suivent les spécifications de fonctionnement auxiliaire CEI 60269, adaptées au personnel de maintenance électrique sur site pour les exécuter sans formation professionnelle complexe.

6.1 Spécifications d'installation standard à boulonner

• Nettoyez toutes les surfaces de contact des barres omnibus avant l'installation pour éliminer les couches d'oxyde et les particules de poussière qui augmentent la résistance de contact.
• Serrez les boulons de montage avec des clés dynamométriques calibrées pour éviter les bornes desserrées qui génèrent des points chauds de surchauffe.
• Conservez un espace d'installation vertical et horizontal autour de chaque fusible pour garantir une dissipation naturelle de la chaleur par convection de l'air sans blocage par le câblage de l'armoire.
• Alignez complètement les surfaces des bornes plaquées argent avec les plans des barres omnibus en cuivre pour éviter tout contact ponctuel et tout risque de surchauffe locale.

6.2 Normes d'inspection et d'entretien régulières

Lors des inspections trimestrielles des armoires électriques, le personnel de maintenance doit vérifier visuellement la décoloration au niveau des bornes des fusibles (signe d'une augmentation anormale de la température). Tout fusible présentant une décoloration de la coque, une oxydation des bornes ou une déformation mineure doit être remplacé immédiatement, même sans défaut de fusion. Après une interruption due à un court-circuit, l'ensemble du fusible doit être remplacé complètement au lieu d'une réparation partielle, car la fusion interne et le remplissage d'extinction d'arc perdent leurs performances de protection d'origine une fois activés.

La gestion du stockage nécessite de placer les fusibles de rechange dans des environnements d'entrepôt secs et sans poussière afin d'éviter l'oxydation des bornes plaquées argent avant l'installation. Les composants en stock à long terme doivent être inspectés visuellement avant d'être livrés sur les chantiers de construction afin de filtrer les produits présentant des rayures de surface ou des fissures dans la coque en céramique.
